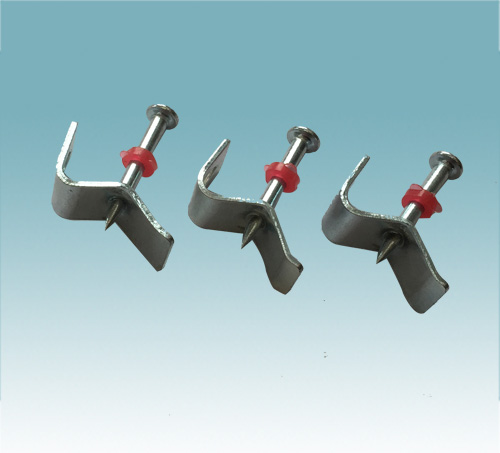

鋼結構工程施工質量驗收規范·原材料及成品進場·連接用射釘緊固標準

 鋼結構聯接用高強度大六角頭螺栓聯接副、扭剪型高強度螺栓聯接副、鋼網架用高強度螺栓、一般螺栓、鉚釘、自攻釘、拉鉚釘、射釘、錨栓(機械型和化學試劑型)、地腳錨栓等緊固標準件及螺母、墊圈等標準配件，其品種、標準、功用等應契合現行國家商品標準和方案央求。高強度大六角頭螺栓聯接副和扭剪型高強度螺栓聯接副出廠時應別離隨箱帶有扭矩系數和緊固軸力(預拉力)的查驗陳述。

查看數量:全數查看。

查驗辦法:查看商品的質量合格證明文件、中文象征及查驗陳述等。

4.4.2高強度大六角頭螺栓聯接副應按本標準附錄B的規則查驗其扭矩系數，其查驗效果應契合本標準附錄B的規則。

查看數量:見本標準附錄B。

查驗辦法:查看復驗陳述。

4.4.3扭剪型高強度螺栓聯接副應按本標準附錄B的規則查驗預拉力，其查驗效果應契合本標準附錄B的規則。

查看數量:見本標準附錄B。

查驗辦法:查看復驗陳述。

Ⅱ一般項目

4.4.4高強度螺栓聯接副，應按包裝箱配套供貨，包裝箱上應標明批號、標準、數量及生產日期。螺栓、螺母、墊圈外觀外表應涂油維護，不該呈現生銹和傳染贓物，螺紋不該損害。

查看數量:按包裝箱數查看5%，且不該少于3箱。

查驗辦法:調查查看。

4.4.5對建筑結構安全等級為一級，跨度40m及以上的螺栓球節點鋼網架結構，其聯接高強度螺栓應進行外表硬度試驗，對8.8級的高強度螺栓其硬度應為HRC21～29；10.9級高強度螺栓其硬度應為HRC32～36，且不得有裂紋或損害。

查看數量:按標準查看8只。

查驗辦法:硬度計、10倍放大鏡或磁粉探傷。
